NURSE, Nursing´s Unattended Robotic Service
En los últimos años el envejecimiento de la población ha aumentado
considerablemente y los pronósticos indican que en el año 2040 la población de
más de 60 años superará a los que estén en su primera infancia. Este suceso se
debe en parte a la mejora de la calidad de la vida: el desarrollo de la ciencia y la
tecnología ha influido en todos los sectores en general; los avances en la
alimentación y las mejoras sanitarias en la prevención, atención y cuidados de los
enfermos son ejemplos del desarrollo del estado del bienestar.
Dos son las causas principales de aumento de la esperanza de las poblaciones humanas. Por un lado, la mejora del nivel de vida: tener recursos económicos suficientes, contar con una educación de calidad, saber cuidarse mejor... En un amplio sentido, se podría hablar de prosperidad. El otro gran avance procede de las mejoras sanitarias, fruto del conocimiento que nos ha proporcionado la ciencia: mejores medidas y políticas de higiene, un medio ambiente más saneado, una medicina cada vez más precisa y personalizada. Por tanto el avance de la medicina ha propiciado que el ser humano viva más años.
Dos son las causas principales de aumento de la esperanza de las poblaciones humanas. Por un lado, la mejora del nivel de vida: tener recursos económicos suficientes, contar con una educación de calidad, saber cuidarse mejor... En un amplio sentido, se podría hablar de prosperidad. El otro gran avance procede de las mejoras sanitarias, fruto del conocimiento que nos ha proporcionado la ciencia: mejores medidas y políticas de higiene, un medio ambiente más saneado, una medicina cada vez más precisa y personalizada. Por tanto el avance de la medicina ha propiciado que el ser humano viva más años.
Prototipo del proyecto |
Por otro lado, gracias a factores disruptivos como Internet y la gama de servicios
que ofrece la mejora de la calidad de la vida cotidiana se ha acentuado aún más.
Hoy en día Internet se ha vuelto indispensable en la vida de millones de personas y
empresas. La influencia que ha tenido Internet en la sociedad actual es brutal, ya
que ha cambiado la forma de realizar actividades tan comunes como la
comunicación, interacción, intercambio de información o las nuevas estrategias de
marketing de las empresas.
El impacto del concepto del Internet de las cosas ha sido tal que el propósito es
evolucionar hasta el punto de poder conectar cualquier cosa a la red, es decir, “el
Internet de todo”. Hasta ahora pocos eran los objetos que estaban conectados a la
red, pero eso ya es historia, la nueva forma de comunicarse implica el que todas las
cosas y personas estén conectadas a la red y en eso consiste el reto; poder
proporcionar información vital del paciente cuando sea necesario para mejorar su
calidad de vida.
La automatización de los hogares puede ayudar a mejorar el día a día de las
personas que además de tener una edad avanzada tengan necesidades especiales.
Los hogares domotizados permitirán en un futuro próximo que las personas
mayores puedan vivir con independencia en su casa.
La influencia y la expansión de Internet junto con la posibilidad de automatizar los
hogares, y con las nuevas necesidades surgidas por los avances de la medicina,
nos ha llevado a fusionar los conceptos y realizar el proyecto al cual hemos
bautizado con el nombre de “NURSE” (Nursing´s Unattended Robotics Service).
La idea consta de dos partes (ver Ilustración 2); la primera física que tendrá el
paciente en su casa y que lo componen todos los aparatos de medición del estado
del paciente y un dispensador de medicamentos, y por otro lado la comunicación
entre paciente-médico-objetos utilizando Internet y Google Calendar para explotar el
concepto del Internet de todo.
De esta manera conseguimos aprovechar el potencial de Internet con los avances
de la tecnología y la medicina, creando un proyecto ambicioso y a su vez con futuro
prometedor.
Descripción gráfica del proyecto |
Proyecto en colaboración
El proyecto NURSE busca que profesores y alumnos sean los actores principales
de una práctica real. El desarrollo de proyectos colaborativos en la Formación
Profesional añade valor a las metodologías didácticas que organizan el proceso de
enseñanza y aprendizaje de forma colaborativa entre los alumnos y profesores.
El equipo NURSE lo constituyen ocho personas: 3 alumnos y un profesor del
centro La Salle Berrozpe de Andoain, y otros 3 alumnos y un profesor del Instituto
específico de formación profesional superior Don Bosco de Renteria.
Justificación del proyecto
El objetivo del proyecto viene marcado por las necesidades surgidas en
consecuencia del envejecimiento progresivo de la población en los países con un
nivel de desarrollo avanzado. La mejora general en la calidad de vida ha alargado la
longevidad media de la población notablemente, un factor que ha solicitado a la
medicina un avance en su modo de interactuar con los pacientes.
Es aquí donde la telemedicina empieza a cobrar un papel relevante ya que la
implementación de sus servicios pueden aportar mejoría con las soluciones
tecnológicas actualmente disponibles mejorando aspectos cualitativos, cuantitativos
y de eficiencia. Los indicadores de esta mejoría deberán ser no sólo económicos,
sino también de calidad y de impacto social.
Tal impacto se reflejará tanto en las personas como en el centro. Los pacientes,
médicos, cuidadores y la familia serán los grandes beneficiados, ya que su situación
será más confortable y eficiente. La conciliación de la vida familiar se verá también
beneficiada, debido a que el paciente no necesita ser ingresado.
La automatización de las mediciones de constantes vitales en el entorno del
paciente, dando una respuesta rápida y eficaz a sus necesidades, puede mejorar
muchísimo su calidad de vida. Esto afecta básicamente a personas que tienen una
movilidad reducida y que necesitan un seguimiento personalizado pero no precisan
de ingreso hospitalario.
La medicina a distancia contribuye además a descongestionar la saturación de los
centros de salud, ya que muchas tareas pueden ser ejecutadas en la vivienda
habitual de los pacientes sin disminuir la calidad del servicio.
Descripción técnica
El objetivo principal es construir y desarrollar un sistema de salud integral para el
paciente (ver Ilustración 2). El proyecto constará de dos partes: la parte mecánica y
la electrónica. En la parte electrónica irá una pantalla táctil para que el paciente
pueda seleccionar las mediciones que desee y comprobar los resultados
correspondientes. Junto a la pantalla se encontrará la placa e-Health, controlada
por un Arduino.
Esta placa e-Health es una plataforma de sensores diseñada por la empresa
Cooking Hacks, la cual está predestinada para supervisar a pacientes con sus
diferentes sensores, también creados por ellos. En la placa se conectarán los
sensores de medición de diferentes constantes corporales (glucómetro, flujo de aire,
acelerómetro, medición temperatura, etc). Una vez seleccionado el parámetro en la
pantalla, el correspondiente sensor hará la medición y la mostrará. Junto la placa de
Cooking Hacks y el Arduino irá otra placa Arduino. Este último lo utilizaremos para
transmitir nuestra información y subirla a Internet mediante el adaptador de WI-FI.
Diagrama de flujo |
Esos datos que se han obtenido mediante los sensores y han sido procesados por
el microcontrolador del Arduino serán enviados y almacenados en una base de
datos alojada en un servidor privado. El médico, mediante el buscador de la página
web, podrá disponer de dichos datos desde el mismo momento en que el paciente
se haga las pruebas y valore la medicación que necesita. El mismo médico será el
encargado de programar dicha dosis que el dispensador deba administrar al
paciente, mediante la implementación de Google Calendar en esa misma web seleccionando el calendario concreto del paciente y colocando la orden a la hora
indicada.
La parte mecánica consta de un dispensador con unos servomotores donde se
almacenarán los diferentes tipos de pastillas. Cada cilindro dispone de un
mecanismo de apertura conectado a la placa de Arduino que dejará caer la
cantidad establecida por el médico en la plataforma Google Calendar. Así el
paciente recibirá la dosis diaria necesaria.
Desarrollo y construcción del prototipo
Programación
Para crear la programación, se ha diseñado un diagrama de flujo del programa , el cual puede servir de guía a la hora de crear el programa.

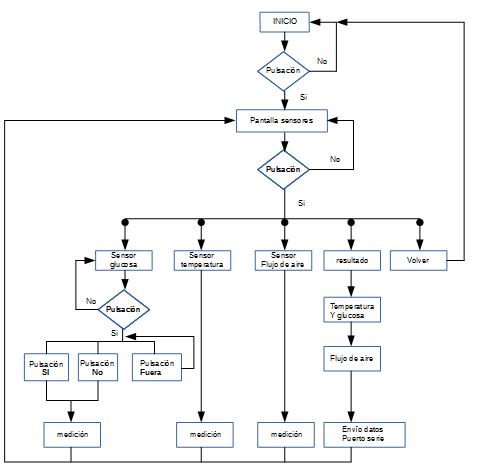

Diagrama flujo 1 |
En él se aprecia como tenemos una pantalla inicial que nos lleva a otra en la que
el usuario puede elegir el sensor deseado para realizar la medición. Se realizará al
menos una medición antes de pulsar el botón de mandar los resultados. Al pulsar el
botón de resultados, se mostrarán los resultados medidos y se mandarán al
Arduino. Se medirá automáticamente la posición del acelerómetro y también será
trasmitida por el puerto serie, como los datos anteriores.
Diagrama flujo 2 |
Al principio el programa se divide en dos partes: por un lado, recibe los datos de
los sensores y los guarda en una base de datos y por otro lado, mediante una
pagina web se lee los datos de la base de datos de un paciente. Junto a los
resultados se abre el Google Calendar en el se escribira la hora a la que se
dispensara al paciente la medicina. La hora a la que se programe el Google
Calendar estara continuamente comparandose con la hora actual y cuando
coincidan dependiendo de lo escrito en el evento movera un servo u otro y caera la
pastilla correspendiente.
Simulación del circuito
En esta fase se carga el programa anteriormente explicado en el Arduino virtual
que nos ofrece el software de Proteus llamado ISIS y así se ha podido comprobar el
correcto funcionamiento del circuito. Este software es de gran utilidad para la
realización de este proyecto, ya que haciendo la simulación, se
da un gran paso ante la fabricación posterior, depurando los posibles fallos que
puedan surgir.
Esquema ISIS |
Acopio de material
Una vez hecha la simulación y comprobar su buen funcionamiento, se tiene que
hacer la recopilación de los componentes a utilizar. Para este proyecto se han
recopilado los siguientes materiales:
- 1x Arduino UNO Rev3
- 1x Raspberry Pi modelo B
- 1x Fuente de alimentación 5V-1A
- 1x Jack hembra
- Resistencias 1/4w smd
- Led amarillo smd
- Oscilador 16MHz
- Pulsador para el reset smd
- Condensador 47uF 25v smd
- Regulador de tensión 7805
- Zócalo para arduino
- Chip ATMEGA 328
- Zócalo para chip de 28 pines
- Conector 6 pines ICSP para Arduino
- LCD táctil para Arduino de 2.8”
- Cable macho-hembra para arduino
- Cable macho-macho para arduino
- Diodo rectificador m7 smd
- Modulo Xbee pro
- Wify rn-xv
- Shield e-Health para Arduino
Prueba en protoboard
Aunque la simulación del circuito haya salido bien, no quiere decir que cuando se
monte el circuito este vaya a funcionar correctamente, por ello, es muy
recomendable o casi obligatorio realizar un montaje de prueba con todos los
componentes a utilizar en el proyecto.

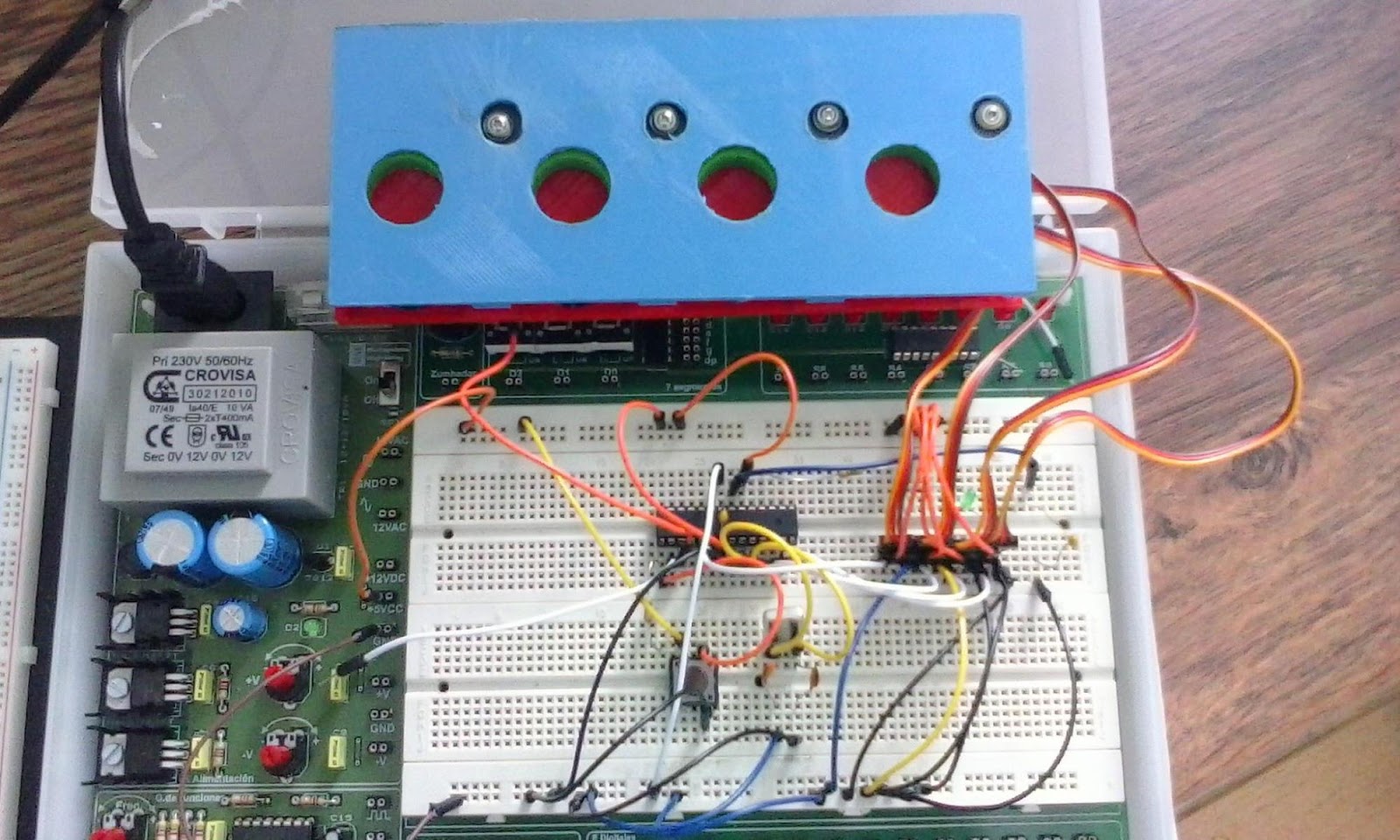

Prueba en protoboard |
Este punto es de una gran importancia ya que en él se dan tres puntos
fundamentales:
- 1.- El correcto funcionamiento de los de los materiales reunidos en el punto anterior. Para ello, se ha utilizado una protoboard en la que se han ido montando todos los componentes con sumo cuidado, ya que cualquier pequeño error de conexión puede ocasionar que falle todo el circuito.
- 2.- El correcto funcionamiento del diseño realizado en el punto anterior del ISIS. Ya que hasta no probarlo físicamente, no se puede dar nada por bueno.
- 3.- Se ha ido creando, probando y mejorando el programa que se encarga de la conexión entre el Arduino y la página web del proyecto.
Diseño y fabricación de la PCB
Por desgracia, por norma general, el diseño realizado anteriormente en ISIS de la
simulación del proyecto no suele ser válido a la hora de diseñar el circuito en Ares,por lo que se ha de modificar dicho diseño añadiendo las huellas y componentes
que no estén disponibles en el diseño inicial.
Como podremos leer en uno de los puntos que se verán más adelante, otro paso
importante es la asignación de huellas o marcas a realizar de los componentes que
no dispongan las librerías de Proteus.
Diseño ISIS 1 |
Diseño ISIS 2 |
Diseño de la PCB
Se han realizado dos placas diferentes, cada una independiente de la otra. Cada
una de las placas contiene pines, los cuales sirven a la hora de conectar otras
placas encima, alimentándolas.

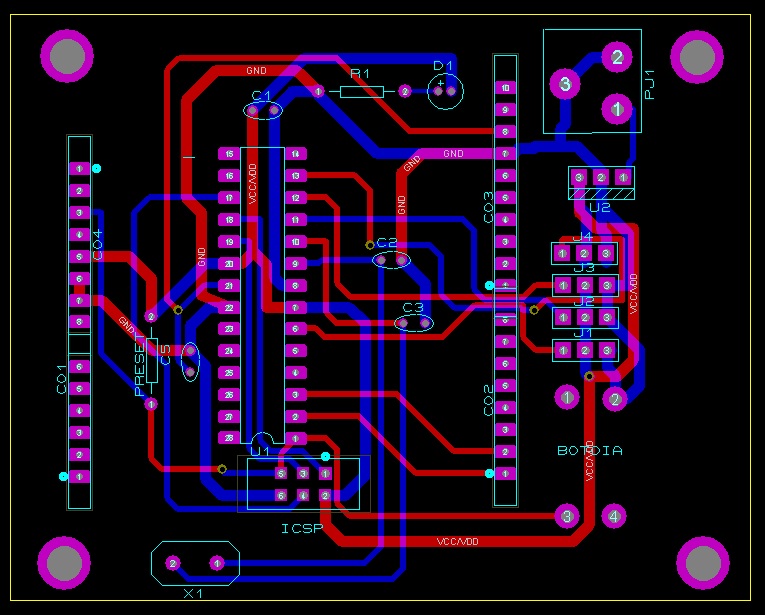

Esquema ARES 1 |

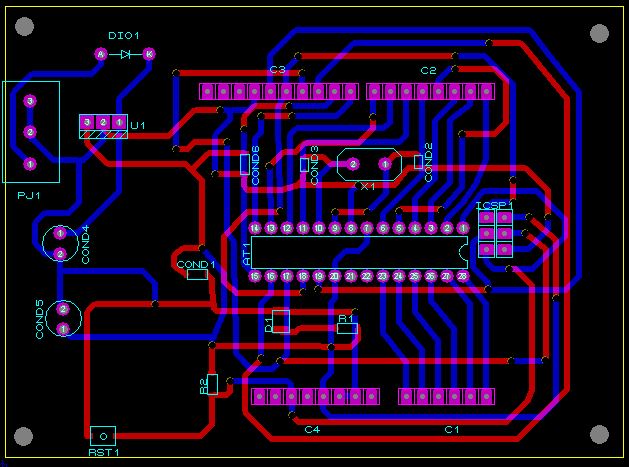

Esquema ARES 2 |
Se han utilizado diferentes materiales a la hora de construir los circuitos en las
placas. En uno de estos circuitos se ha utilizado una placa de Pertinax (baquelita)
de tipo FR-4 (retardante de llama) y para la otra se a utilizado una placa de cobre
virgen fotosensible de tipo FR4. Las placas se han diseñado en dos caras para que
ocupe el menor espacio posible. Se han respetado en todo momento las
recomendaciones establecidas para las distancias entre componentes y la anchura
de las pistas, ya que de ser estas demasiado delgadas, pueden llegar a ocasionar
problemas.
Fabricación de la PCB
Por suerte, Don Bosco dispone de una máquina capaz de crear circuitos impresos
mediante fresado en muy poco tiempo. La máquina en cuestión es una BoardMaster
LPKF Promat S62.
Para la fabricación de nuestras placas se han introducido los esquemas en el
ordenador conectado a la LPKF . Una vez cargados estos archivos se le tiene que
ordenar a la máquina que comience a hacer los agujeros de los componentes en la
placa.
A continuación, se procede a realizar la primera cara de ésta y a continuación el
vaciado. Tras terminar la primera cara, se voltea la placa y se repite la misma
operación.
Al terminar las dos caras y comprobar que la placa ha salido bien, se procede al
lacado de ésta. Este lacado sirve para que la placa no se vea
afectada por la corrosión o factores externos debidos a la intemperie y alargue su
vida útil sin que sufra desperfectos visibles.
Placa con lacado |
LPKF |
Posicionamiento y soldadura
Al posicionar los componentes, se debe empezar colocando los mas bajos primero, y a continuación ir poniéndolos conjuntamente con otros de un
tamaño igual o similar. Esto se hace para que al apoyar la placa y comenzar a
soldar, los componentes queden apoyados en la superficie y no caigan por su
propio peso.
Proceso de soldadura |
Todos los integrados susceptibles de fallar han sido colocados en sus
correspondientes zócalos para que al soldarlos no se deterioren, y que en caso de
que alguno se estropee, sea sencillo poder sustituirlo sin tener que realizar ninguna
soldadura de más. Para realizar las soldaduras, se ha utilizado una estación de
soldadura, la cual dispone de estañadores de punta fina para poder realizar un
trabajo más detallado. También se ha aplicado Flux en cada soldadura realizada
para que el estaño se adhiera mejor y aumente su durabilidad.
Puesta en marcha
Una vez realizadas las soldaduras, el siguiente paso ha sido colocar el
microprocesador y los servos correspondientes con sus pines y comprobar su
correcto funcionamiento. Fueron varias las placas que no funcionaron a la primera
debido a las pistas, ya que no coincidían todas. El problema se solucionó mirando el
diseño del Ares y realizando los cambios oportunos.
Construcción de la maqueta
Para la construcción de este proyecto se ha utilizado un cubo diseñado y fabricado
con ayuda de una impresora 3D. En dicho cubo irán las pastillas que se
proporcionaran al paciente y los sensores que leerán las constantes vitales que
aparecerán en una pantalla táctil insertada en el cubo. Se ha cableado por dentro
del cubo de forma que quede mas protegido y se han realizado las conexiones
pertinentes. Una de las placas realizara la conexión con los servos mediante
cableado y la otra la conexión con los sensores y la puesta en
marcha de la pantalla táctil.
Conexion de los sensores a la placa |
La construcción del cubo de plástico que sustentan las pastillas y del conjunto
Arduino- WifiShield se han diseñado con el software “Solid-Edge” y la fabricación de
las mismas se ha realizado con la impresora “Prusa I3” de Createc 3D.
Una vez construido el cubo se le ha colocado una pieza de metacrilato trasparente
para poder posicionar los tubos que contendrán las pastillas, al mismo tiempo se ha
colocado una pieza rectificada manualmente de metacrilato transparente para la visualización de la pantalla táctil y del interior del cubo, para así poder ver las luces
indicadoras de conexión y las conexiones eléctricas.
Conclusiones y lineas futuras
Al proyecto se le pueden añadir diferentes elementos de diseño y varias
aplicaciones, ajustándose a las necesidades de los clientes, por ejemplo: reconocimiento
de voz para personas invidentes; elemento acústico para cuando algún dato este fuera de
limite o sea errónea para que el cliente se de cuenta; hacer un maletín o caja para poder
transportar mejor nuestro producto a diferentes lugares; aplicación de móvil para poder
visualizar los datos en el momento.
Además, aunque el objetivo principal de este proyecto haya sido crear una herramienta para el
mercado de la medicina, existen diversos sensores que podríamos aplicar como lineas
futuras, por ejemplo: sensor de posición, sensor de SPO2, electrocardiograma, sensor de
presión arterial, sensor de GSR, sensor de EMG, etc.
Este proyecto se llevo en representación de nuestro centro y en nombre de La Salle Berrozpe a la edición XXVIII del Premio Nacional Don Bosco, habiéndo conseguido el premio a la investigación.
Equipo NURSE
Estamos haciendo un proyecto parecido pero menos ambicioso porque no tiene sensores para diagnóstico ni se comunica por internet. Pero tenemos dos problemillas, a ver si podéis echarnos una mano...Cómo habéis conseguido que se libere una sola pastilla cada vez en cada tubo? Habéis probado pastillas de diferentes tamaños con el prototipo?
ResponderEliminarTengo la misma duda!
Eliminarencontraron la solucion?
EliminarEste comentario ha sido eliminado por el autor.
ResponderEliminar
